溶接作業の流れ

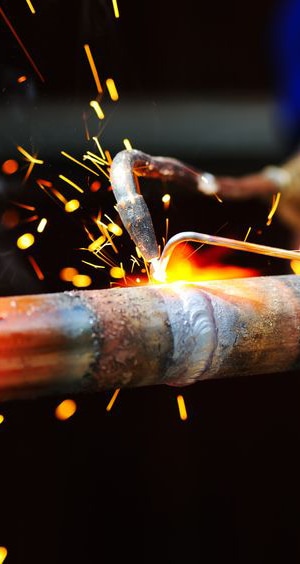

酸素、アセチレン(またはプロパンなど)と熔接機を準備		熔接したい母材の油分・さびなどの汚れを除去し、必要であればフラックスを塗る。 (トービンの場合は溶加棒にフラックスがついているので別途フラックスは不要)		熔接機の火炎を中性炎に調整し、母材を加熱し、溶加棒を溶け込ませる		自動冷却により、母材を冷やし熔接完了

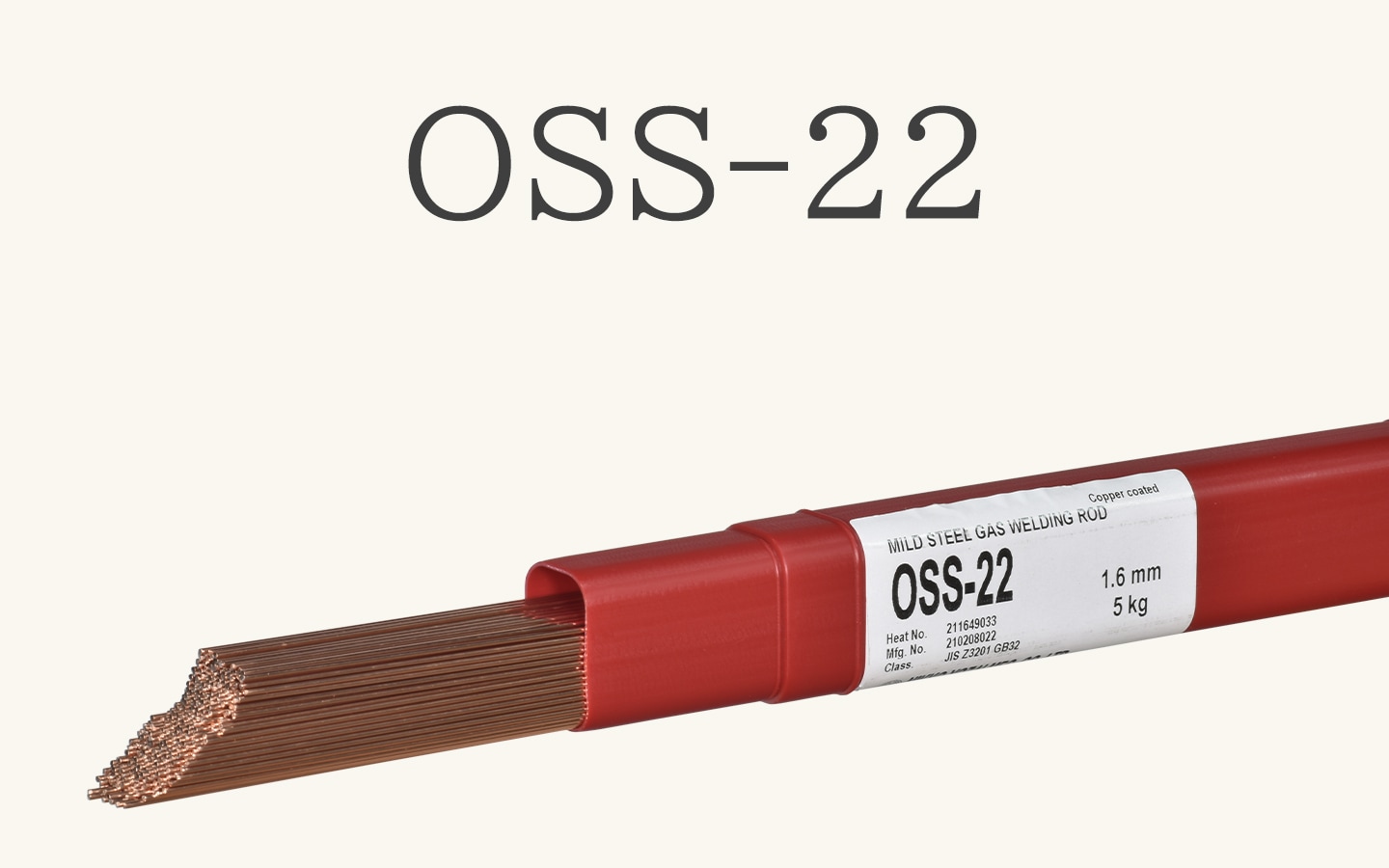

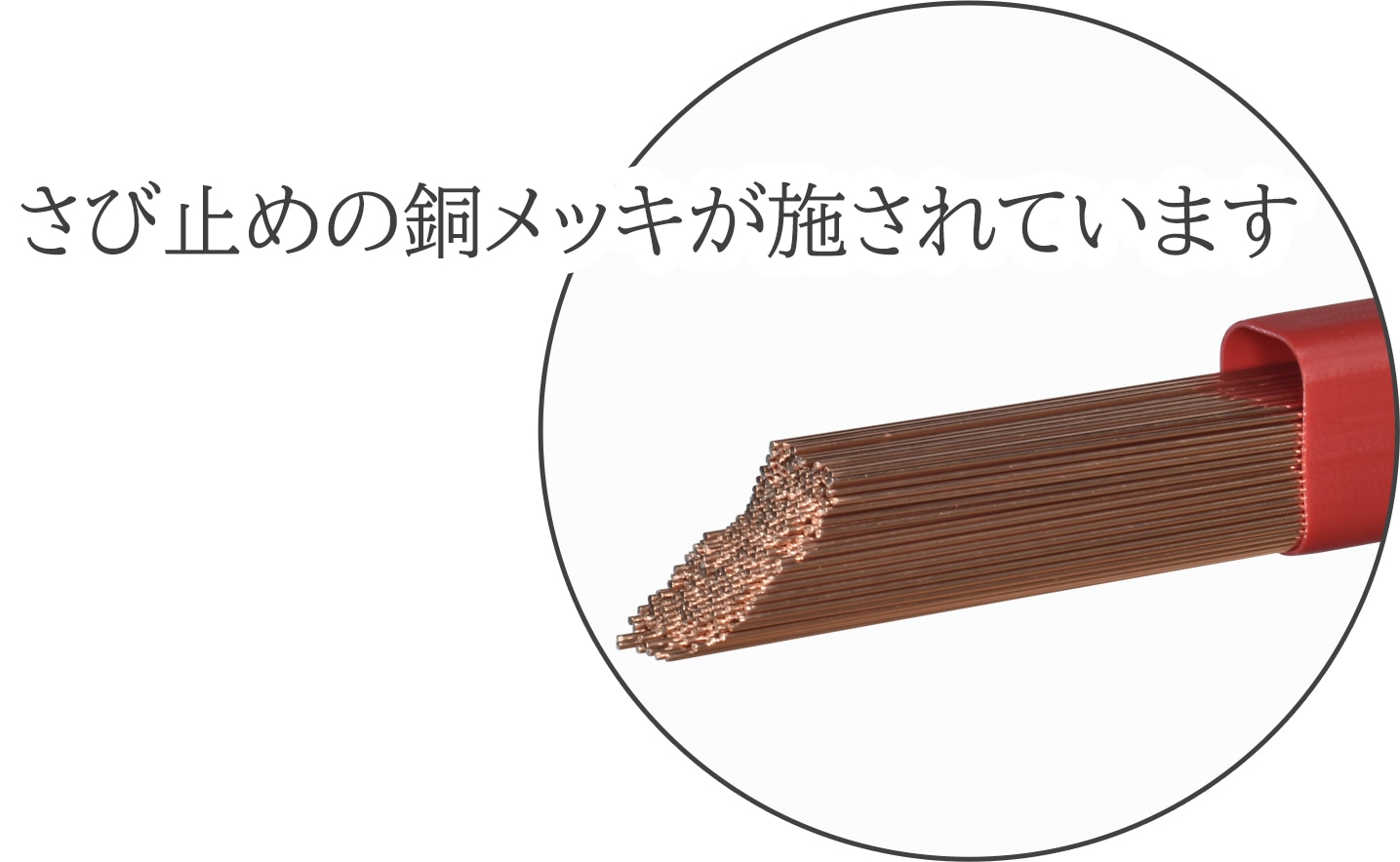

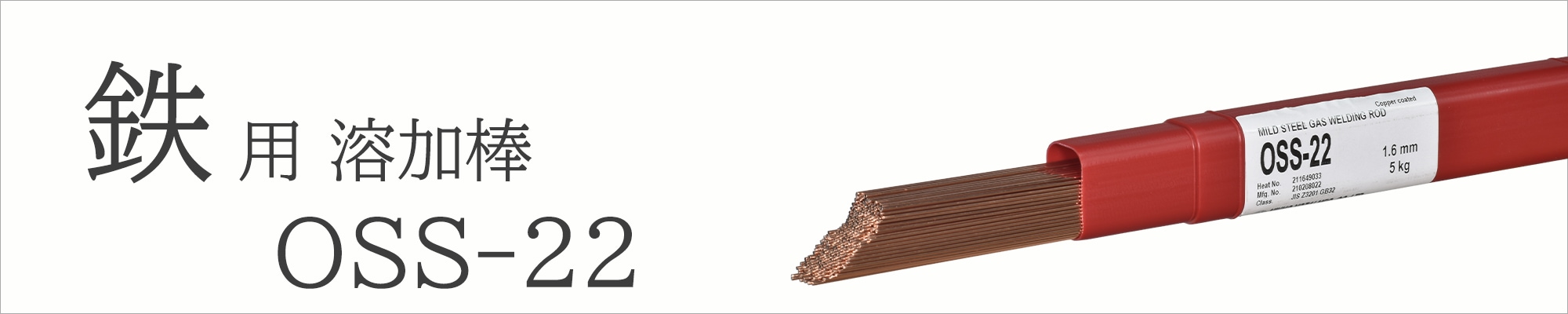

OSS-22は酸素とアセチレンによる火炎の炎で、母材並びに溶加棒を溶かして溶接(熔接)する際に使用されるガス溶接用の溶加棒で、ガス棒と呼ばれます。
酸素・アセチレン炎はアーク溶接時の発光よりも弱いため、薄めの遮光ガラスが使用されます。

1.0mm

1.2mm

1.6mm

2.0mm

2.6mm

3.2mm

4.0mm

5.0mm

6.0mm

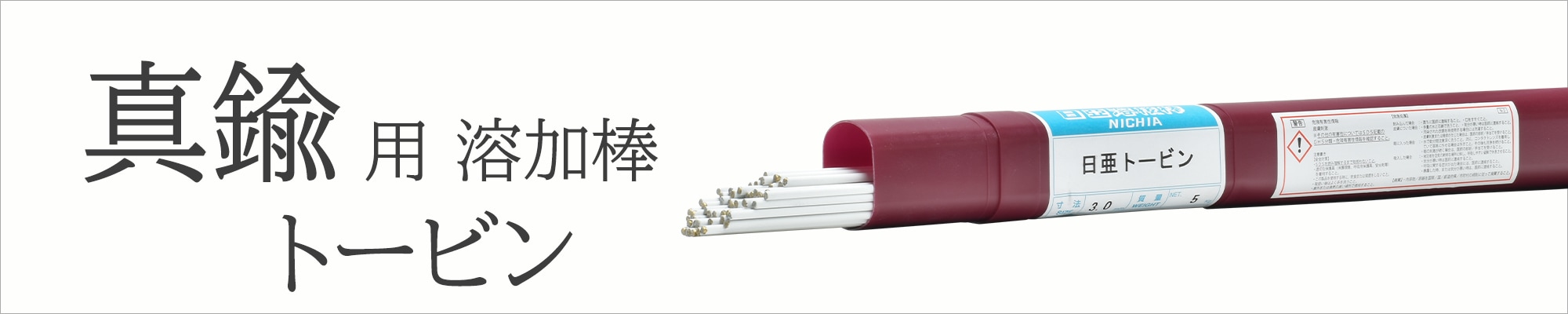

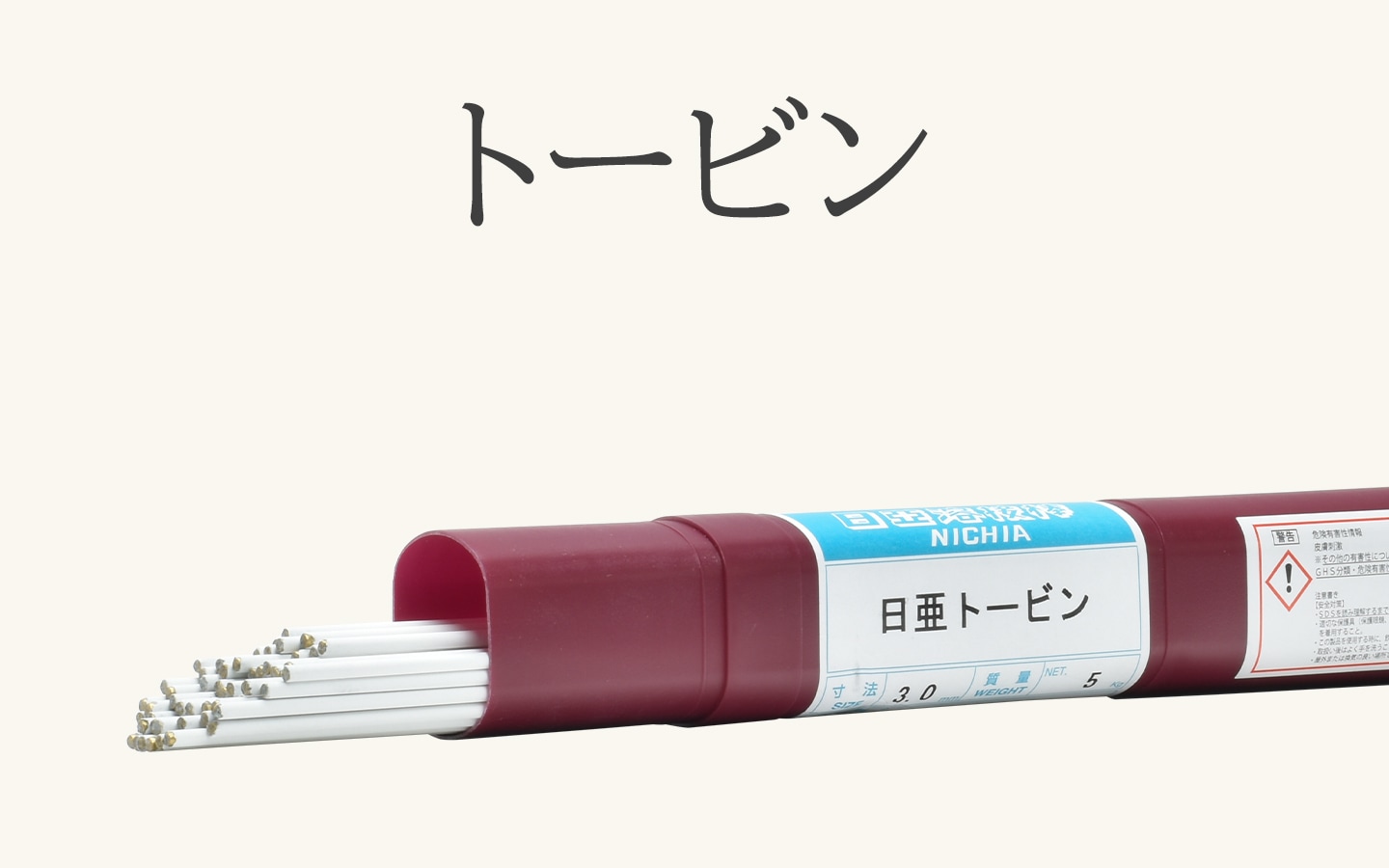

日亜トービン(トビノ棒)はトービンブロンズ心線にフラックスを被覆したガス溶加棒で、各種金属材料のろう付けに広く利用されています。

薄板用(銅、黄銅、青銅などの銅合金、軟鋼、特殊鋼、鋳鉄などの同種または異種金属の接合)

幅広い溶接に(自転車、自動車、空調、温水器、冷却器、熱交換器、ラジエーターなど)

肉盛り溶接用(機械部品、シャフト、ピストンの欠陥部の肉盛補修、鋳鉄への肉盛、銅管、鋳鉄部品の接合)

自分でフラックスの種類や量を調節できます。
細部までこだわるプロ用

薄板用

1.6mm

2.0mm

2.6mm

3.0mm

スタンダード

1.6mm

2.0mm

2.6mm

3.0mm

肉盛り用

2.0mm

2.6mm

3.0mm

フラックス別

1.6mm

2.0mm

2.6mm

3.0mm

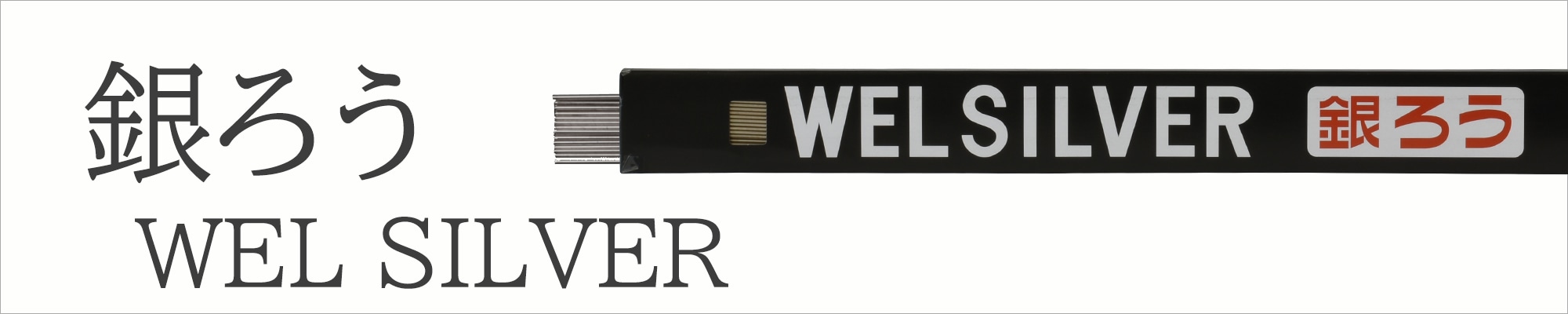

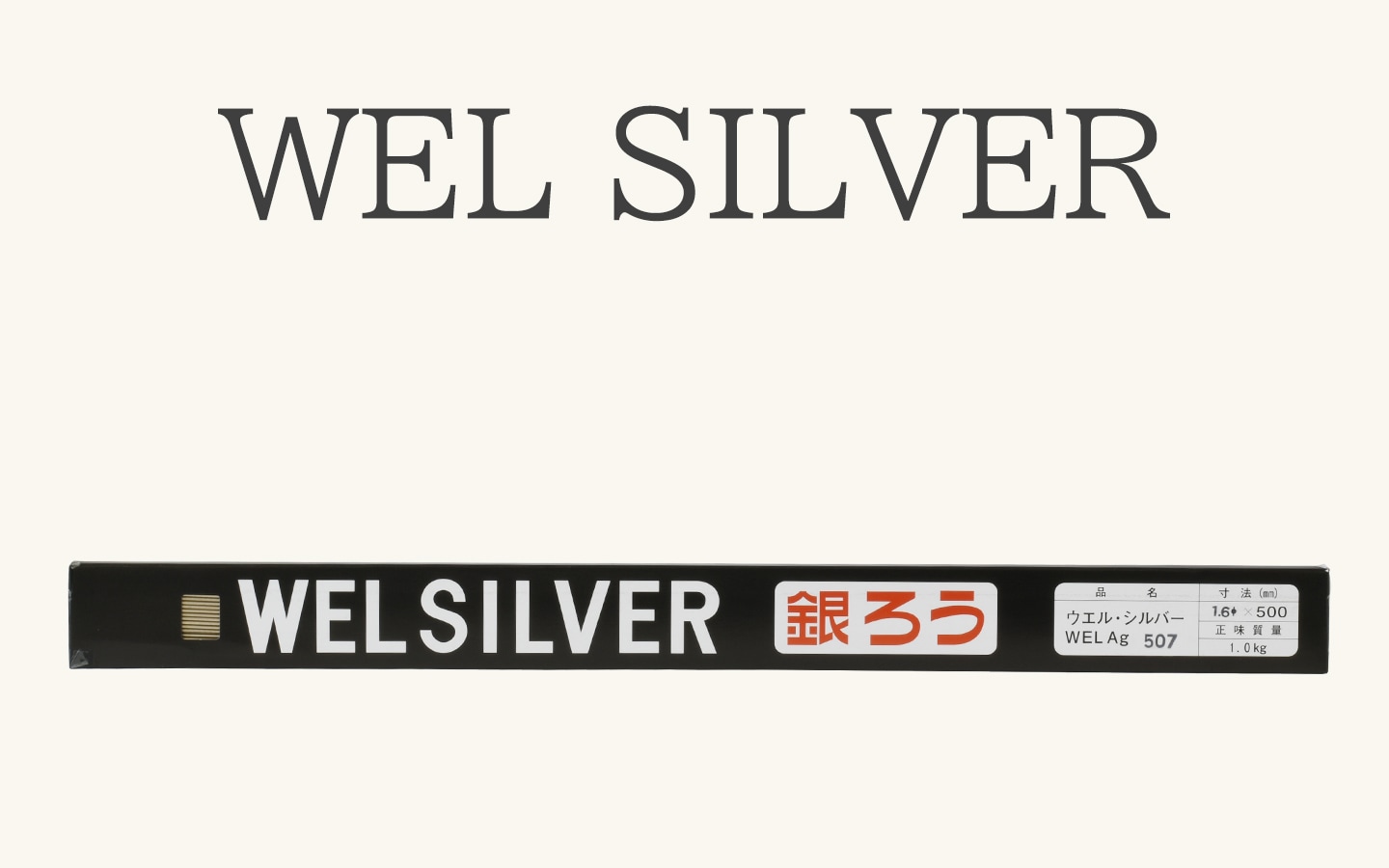

銀ろう(銀ロウ)はろう付けに使用されるろう材です。接着面にフラックスをつけてから使用します。銀なので湯流れ、耐食性、耐熱性に優れています。
当店で取り扱っているのはAG-502です。同系統のAG-501やAG-501Aよりも工業的にも使いやすい、一般的な銀ろうです。

湯流れがよく、工業的にも使いやすい、一般用の銀ろうです。

カドミウムフリータイプの銀ろうです。ステンレス鋼食器用関係などでも使用可能です。

一般用

1.6mm
1,368円	11,962円	132,660円
2,952円	13,581円	134,107円

カドミウム
フリー

1.6mm
3,192円	26,473円	187,000円

フラックス

フラックス
1,727円
5,137円

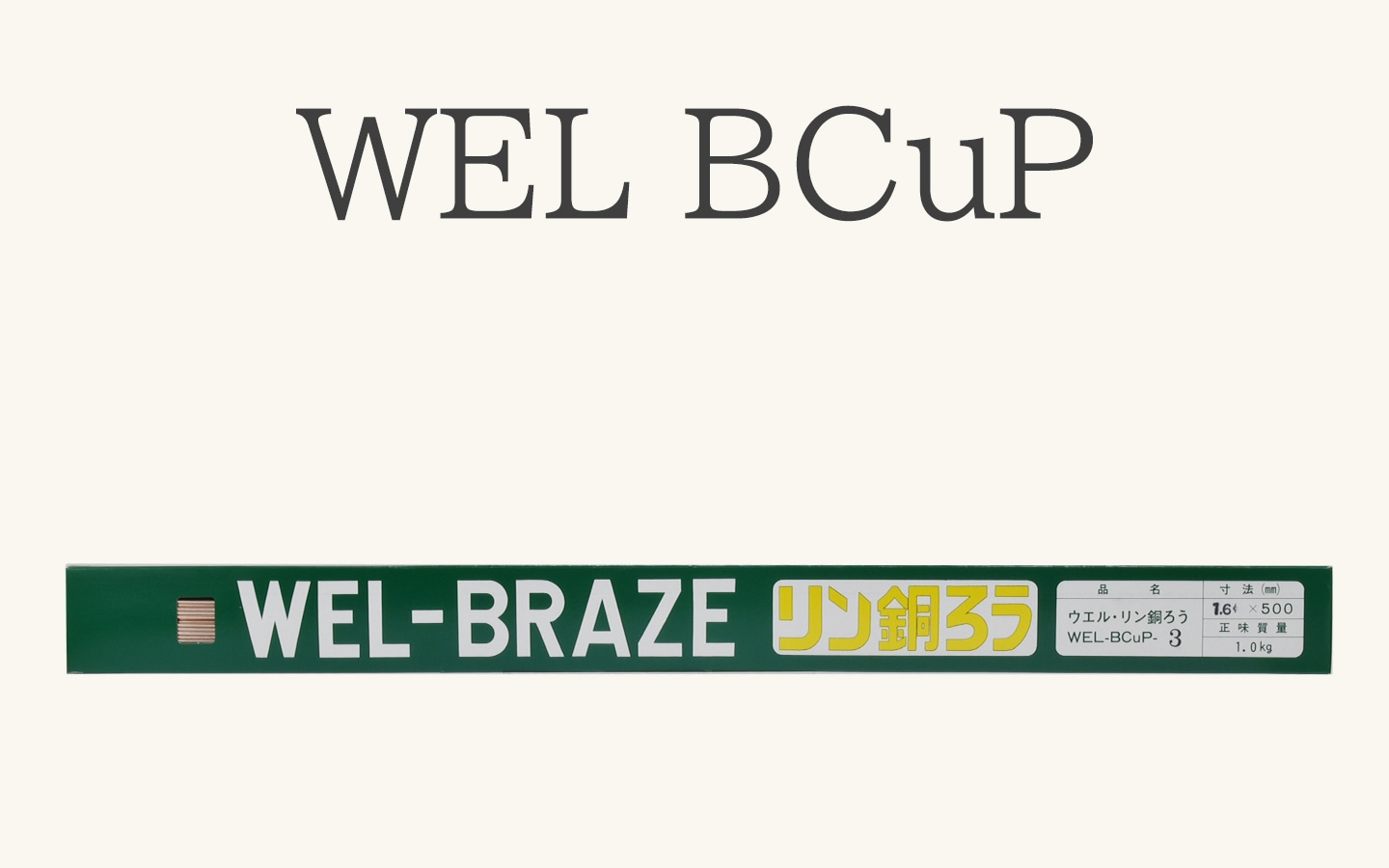

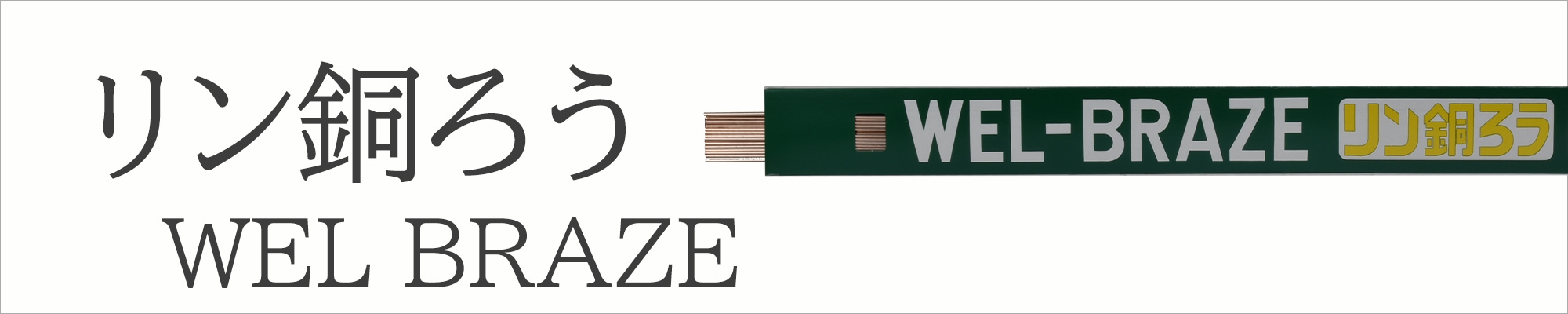

銅のロウ付けには、銀ろうが使えないためリン銅ろうを使用します。
また銀ろうよりもリン銅ろうのほうがコストが安いため、銀ろうの代わりに使用されます。

一般作業用のリン銅ろう。流動性が良好で価格も安価です。

銀が約5％含まれているため、ろう付け温度が低く抑えられ、湯流れも良好。不均一なスキマがあるろう付けに向いています。

一般用

1.6mm
781円
5,621円

作業性重視

1.6mm
1,782円
21,340円

フラックス

フラックス
1,727円
5,137円

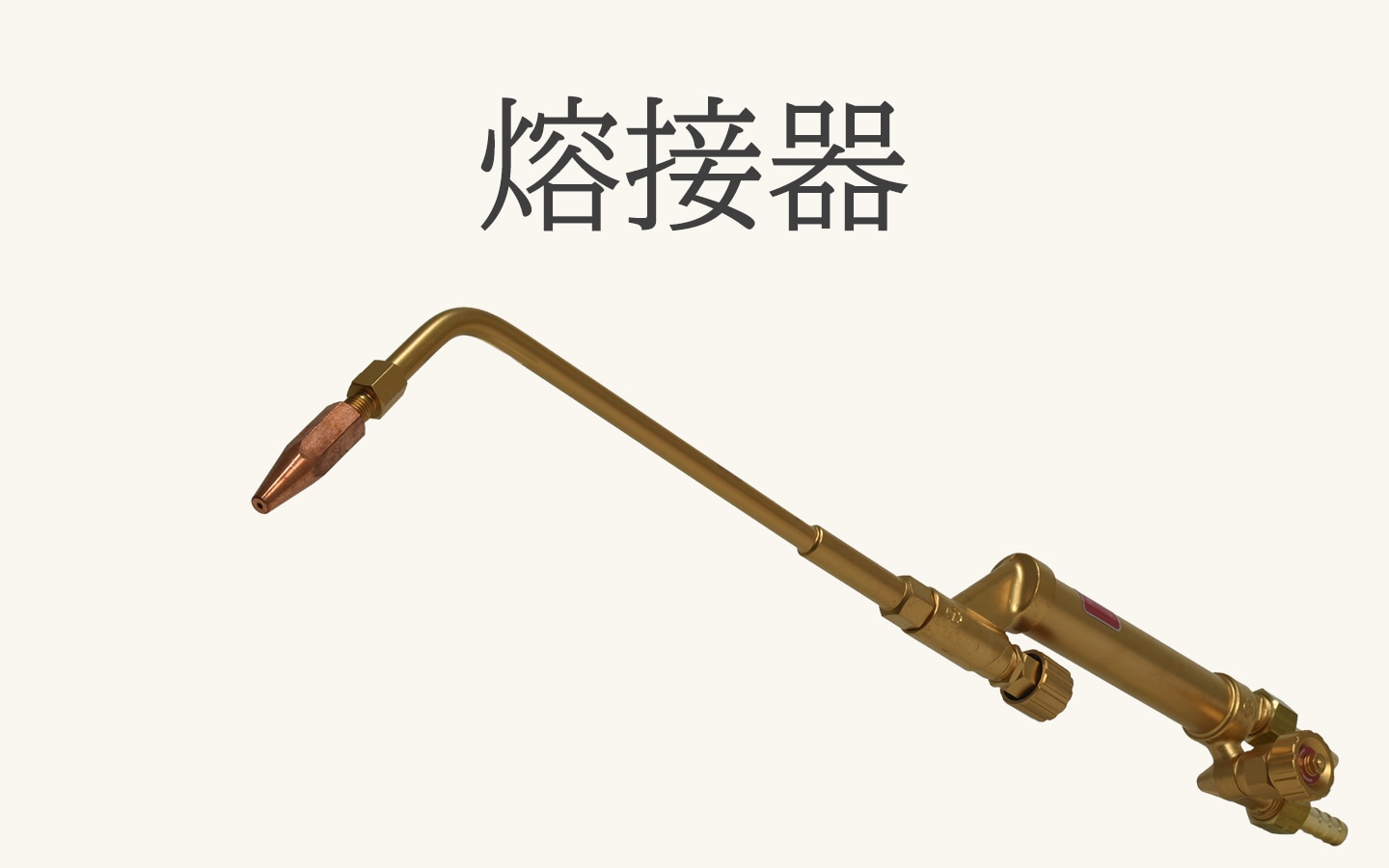

溶接器は、ろう材を溶かすための火炎の調整するために使用し、溶接器本体の大きさや火口の番手、流量調整ハンドルの調節により火炎の大きさを調節します。（溶接器は0号→小吹→中吹→大吹の順で大きくなります）

またボンベに入っている高圧のガスを調圧するのに圧力調整器も必要になります。

熔接器本体のみ

火口

熔接器＋火口

熔接器本体のみ

火口

熔接器＋火口

熔接器本体のみ

火口

熔接器＋火口

熔接器本体のみ

火口

熔接器＋火口

酸素調整器

アセチレン調整器

ガス用ホース 10m

ガス用ホース 20m

ガス用ホース 30m

OSS-22は酸素とアセチレンによる火炎の炎で、母材並びに溶接棒を溶かして　溶接(熔接)する際に使用されるガス溶接用の溶加棒で、ガス棒と呼ばれます。
酸素・アセチレン炎はアーク溶接時の発光よりも弱いため、薄めの遮光ガラスが使用されます。

1.0mm

1.2mm

1.6mm

2.0mm

2.6mm

3.2mm

4.0mm

5.0mm

6.0mm

日亜トービン(トビノ棒)はトービンブロンズ心線にフラックスを被覆したガス溶加棒で、各種金属材料のろう付に広く利用されています。溶融金属の湯流れや母材に対するなじみがよく、また、ブローホールなどの欠陥がない、常に安定したすぐれた性能を持つろう付部が得られます。特に薄板用として最適です。
トービンは一般のアーク溶接棒でみられる2.4mmや3.2mmはありません。2.6㎜や3.0mmが使われます。
