ダイヘン純正の半自動溶接トーチ(CO2溶接/MAG/MIG溶接用トーチ)、 『ブルートーチⅢ(BLUE TORCH 3)』を紹介、販売しています。

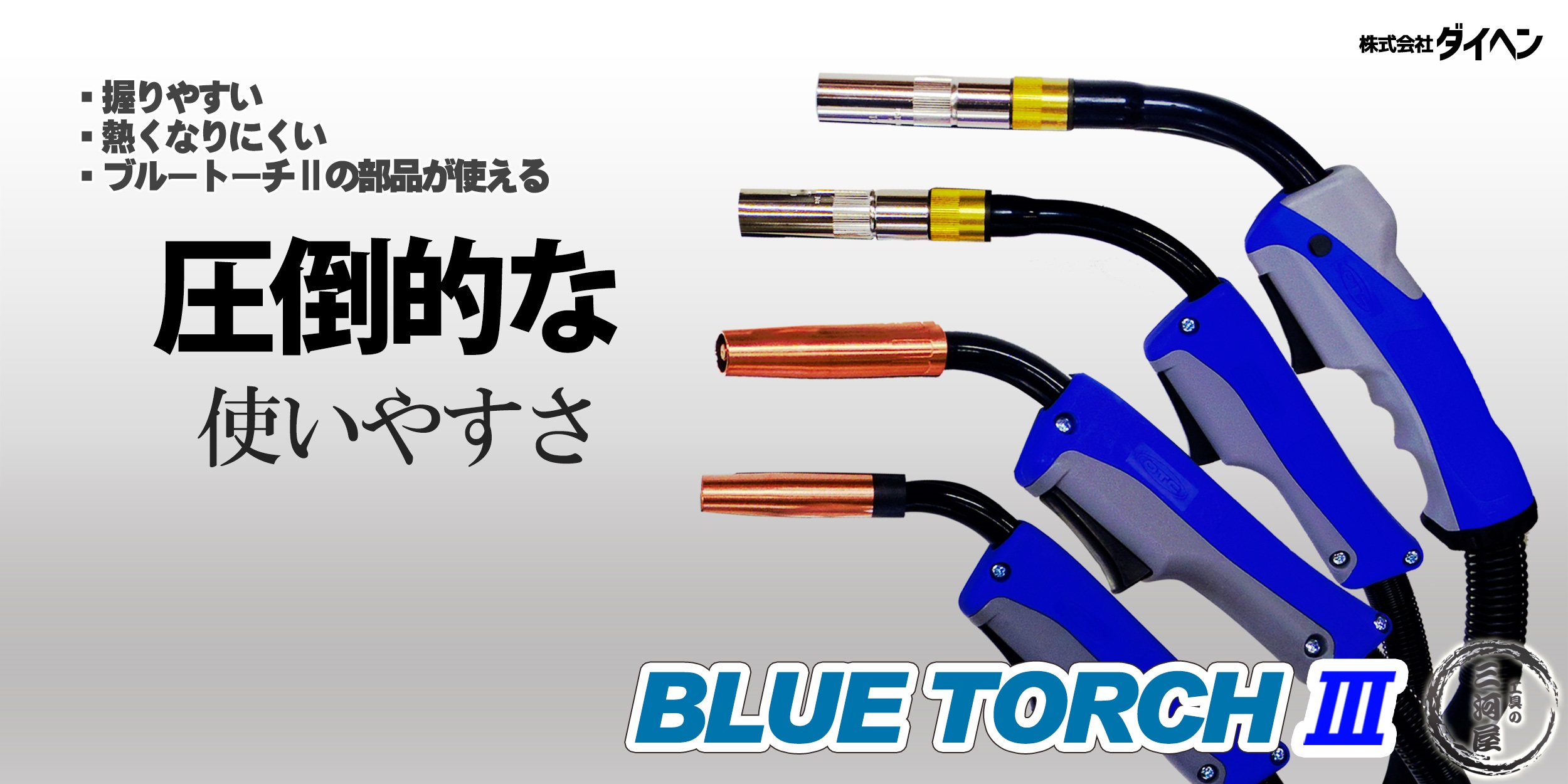

BLUE TORCH 3は、ダイヘン純正のCO2/MAG/MIGトーチです。
|
BlueTorch3などのCO2トーチ・半自動溶接用トーチを選ぶ際には、注意が必要です。

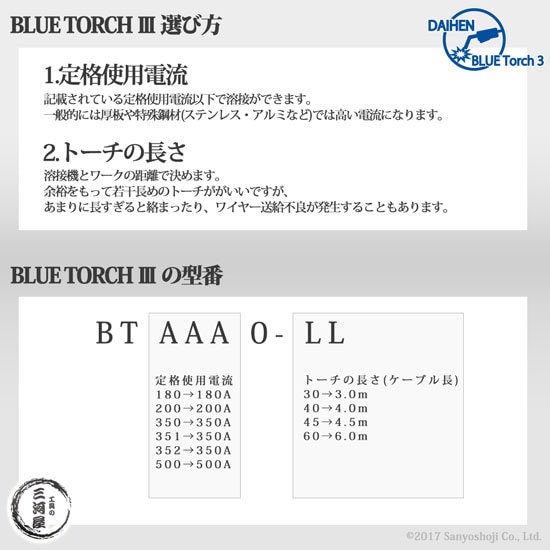

1.定格使用電流
定格使用電流以下で半自動溶接ができます。一般に鉄の薄板溶接であれば低い電流値に、
厚板や特殊鋼材(アルミニウム、ステンレスなど)では高い電流値になります。
2.トーチの長さ
溶接機とワーク(母材)との距離で決めます。
長すぎるとワイヤー送給不良になったり絡まることもあります。
もちろん、溶接機のワイヤー送給装置に取り付けられないと使用できないので、その点も注意する必要があります。
|
|
ダイヘンの半自動溶接用トーチは、ダイデンGHトーチ、ダイヘンブルートーチ、ダイヘンブルートーチ2と互換性があり、
古いトーチから新しいトーチに交換できます。
トーチの交換の際には溶接機(送給装置)にトーチを取り付けられるかの確認が必要です。

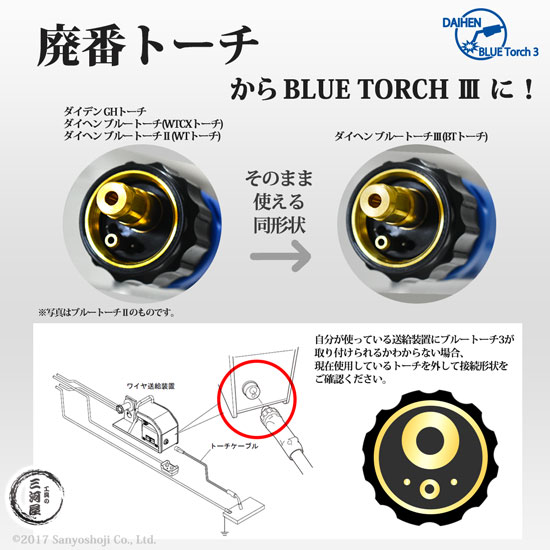

取付接続口の形状は、送給装置からトーチを取り外すことで確認できます。
ローレット(アダプタナット/黒い握り)を左回り(反時計回り)に回すとトーチを溶接ワイヤー送給装置から外すことができます。
溶接機(送給装置)との接続口形状が取り外したトーチとブルートーチと同じであれば、ブルートーチ3が使えます。
|
ブルートーチ3は旧トーチ(ブルートーチ2、ブルートーチ、ダイデントーチ)と送給装置接続部の互換性があるため、
廃番になったトーチが壊れてしまった場合には、今使っている送給装置に差し替えるだけで簡単にCO2溶接が再開できます。
新旧ダイヘントーチ 対応表
トーチの互換性は、接続部の形状の他、定格使用電流やトーチの長さなどで同じような溶接ができるか判断ができます。
下表は性能が近い旧型番とブルートーチ3の型番の対応表です。
| ダイデントーチ | ダイヘン ブルートーチ | ダイヘン ブルートーチ2 | ダイヘン ブルートーチ3 | 定格使用電流(CO2) | 定格使用率(CO2) | トーチ長(ケーブル長) |
| GH18-F3 | WTCX-1801 | WT1800-SD | BT1800-30 | 180A | 40% | 3.0m |
| GH20-F3 | WTCX-2001 | WT2000-SD | BT2000-30 | 200A | 50% | 3.0m |
| GH20-F4 | WTCMX-2001 | WT2000-MD | BT2000-40 | 200A | 50% | 4.0m |
| GH35L-F3 | WTCX-3503 | WT3500-SD | BT3500-30 | 350A | 30% | 3.0m |
| GH35L-F45 | WTCMX-3503 | WT3500-MD | BT3500-45 | 350A | 30% | 4.5m |
| GH35L-F6 | WTCLX-3503 | WT3500-LD | BT3500-60 | 350A | 30% | 6.0m |
| GH35H-F3 | WTCX-3504 | WT3510-SD | BT3510-30 | 350A | 60% | 3.0m |
| GH35H-F45 | WTCMX-3504 | WT3510-MD | BT3510-45 | 350A | 60% | 4.5m |
| GH35H-F6 | WTCLX-3504 | WT3510-LD | BT3510-60 | 350A | 60% | 6.0m |
| - | - | WT3520-SD | BT3520-30 | 350A | 80% | 3.0m |
| - | - | WT3520-MD | BT3520-45 | 350A | 80% | 4.5m |
| - | - | WT3520-LD | BT3520-60 | 350A | 80% | 6.0m |
| GH50-F3 | WTCX-5002 | WT5000-SD | BT5000-30 | 500A | 60% | 3.0m |
| GH50-F45 | WTCMX-5002 | WT5000-MD | BT5000-45 | 500A | 60% | 4.5m |
| GH50-F6 | WTCLX-5002 | WT5000-LD | BT5000-60 | 500A | 60% | 6.0m |
※定格使用電流等はブルートーチ3の数値です。性能アップ等により、現在使用中のものと若干数値が異なる場合がございます。
トーチには、必ず定格使用率が記載されています。
これは、10分間のうち何分使用していいかを示した割合です。
この使用率を守ることで、温度上昇による劣化や破損をある程度防ぐことができます。
一般的によく使用される350Aのトーチでは、通常よりも使用率が高いものがあります。
| 使用率 |
トーチ長 3m |
トーチ長 4.5m |
トーチ長 6m |
| 30% |
 |
 |
 |
| 60% |
 |
 |
 |
| 80% |
 |
 |
 |
|

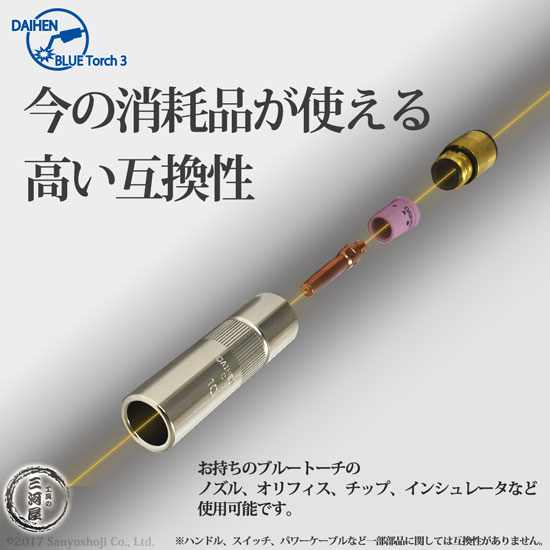

トーチ先端の交換部品(ノズル、オリフィス、チップ、インシュレータ)や、
ケーブルの中を通るライナ、溶接機(ワイヤ供給装置)と接続される端子部など、
多くの部品に互換性があるので、昔使っていたトーチ部品の予備が使えるものもあります。
|
電圧検知端子あり
