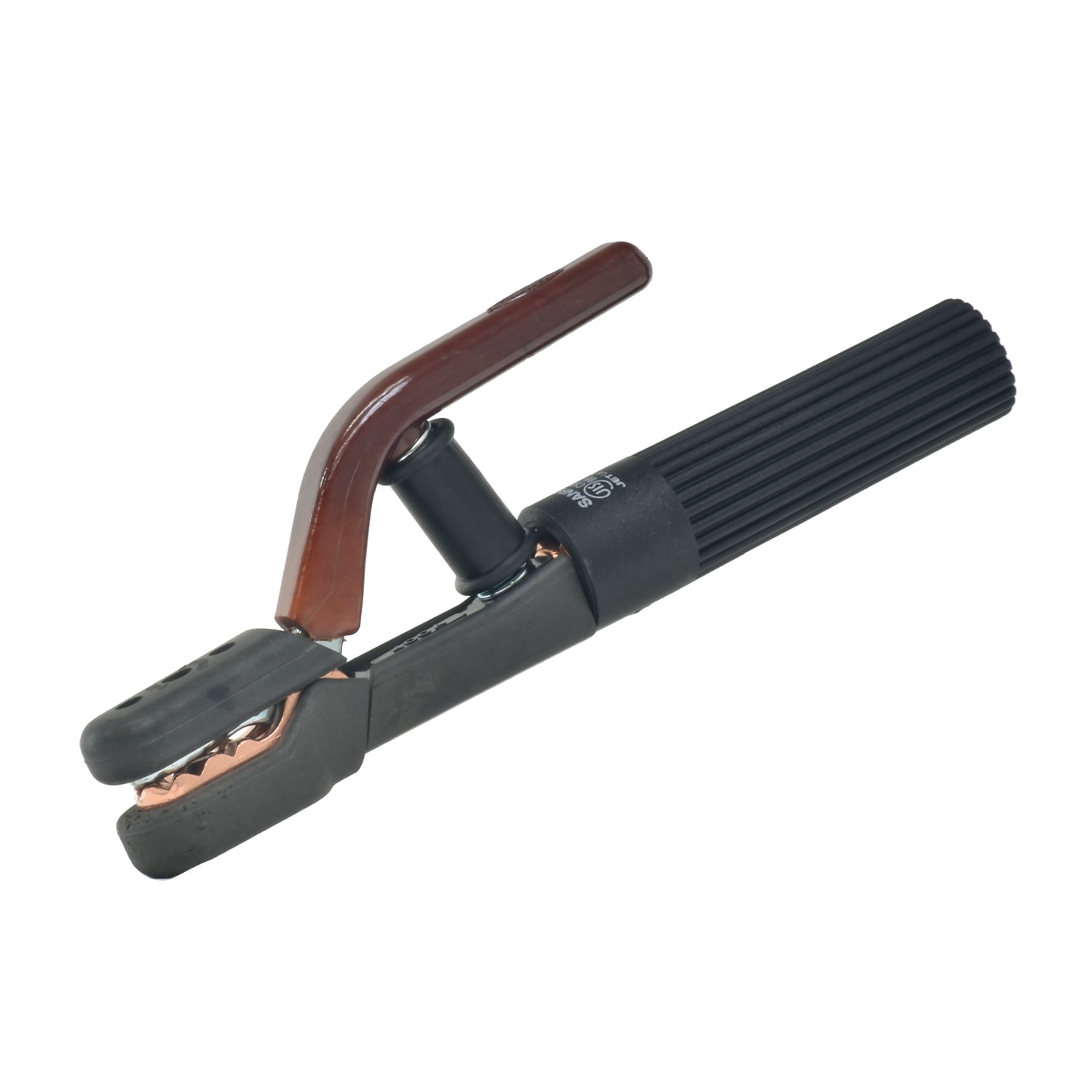

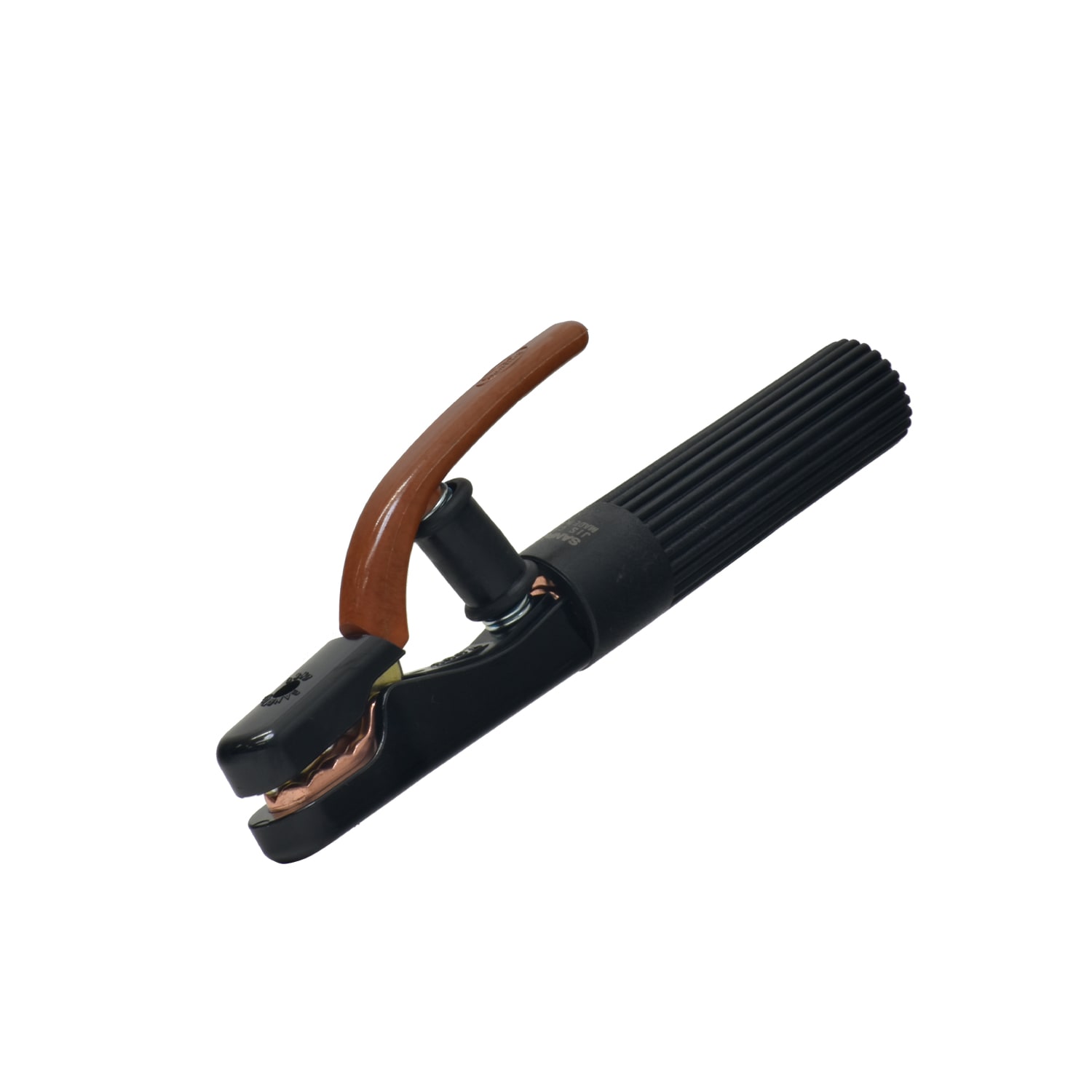

①ホルダ(ホルダー/溶接棒ホルダ)

手溶接を行う際に、溶接棒を固定して通電させるための道具です。
通常、ホルダを利き手で持って、母材に被覆アーク溶接棒を近づけて棒運を行います。 溶接する母材(ワーク)にあった溶接棒の棒径で使用可能か、使用する溶接機の適用電流などから使用するホルダを選定してください。

型番	商品画像	適用電流(A)	使用率	使用棒径	長さ	重さ
SJ-200	2,574円	200	60%	2.0～5.0	235	460
S-300	2,959円	300	60%	3.2～6.0	235	435

②アースクリップ(アースクリッパー)

アーク溶接時に、母材(ワーク)や定盤などにアース線を接続するための道具です。

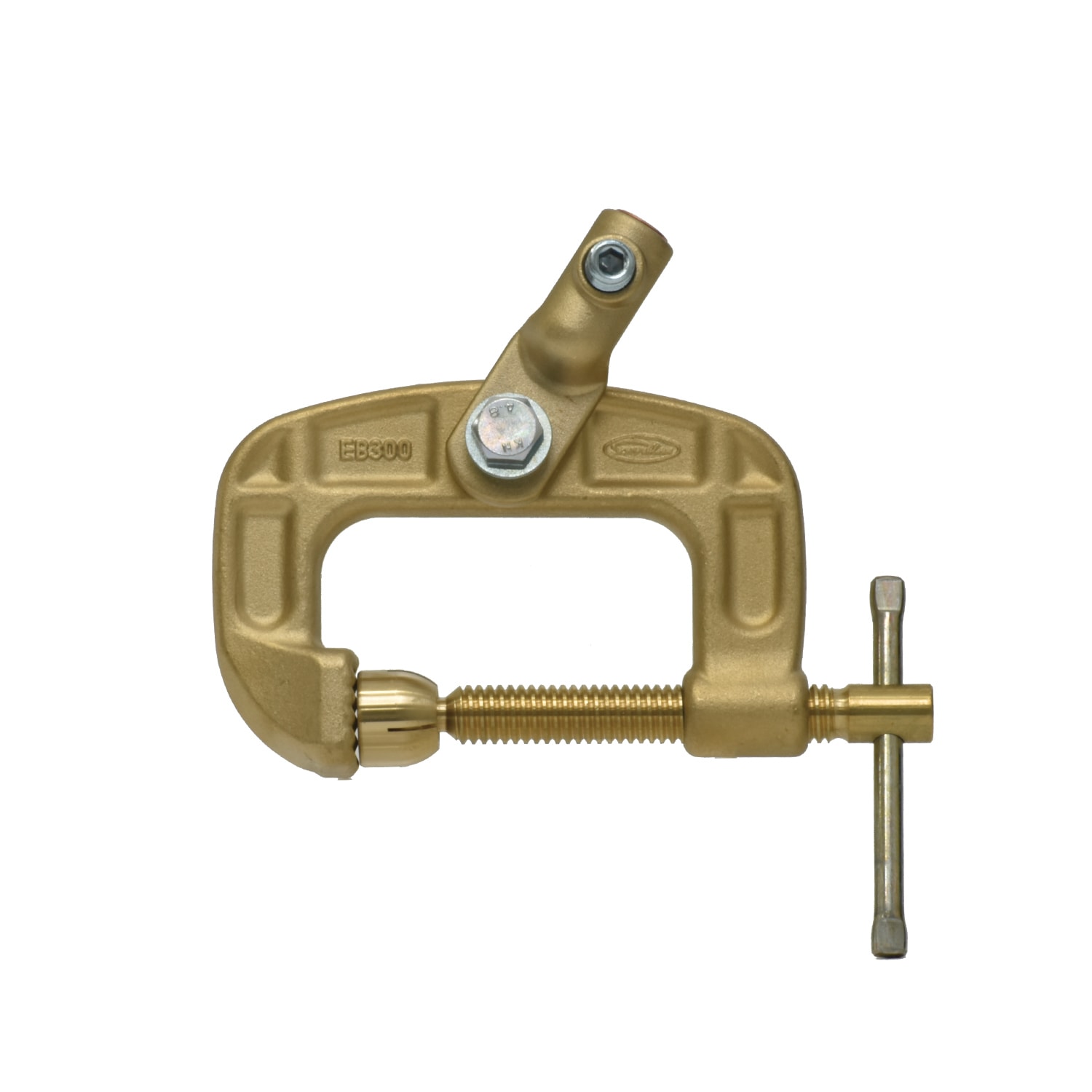

定盤などの取り外しを行わない場所には外れにくい万力タイプ、

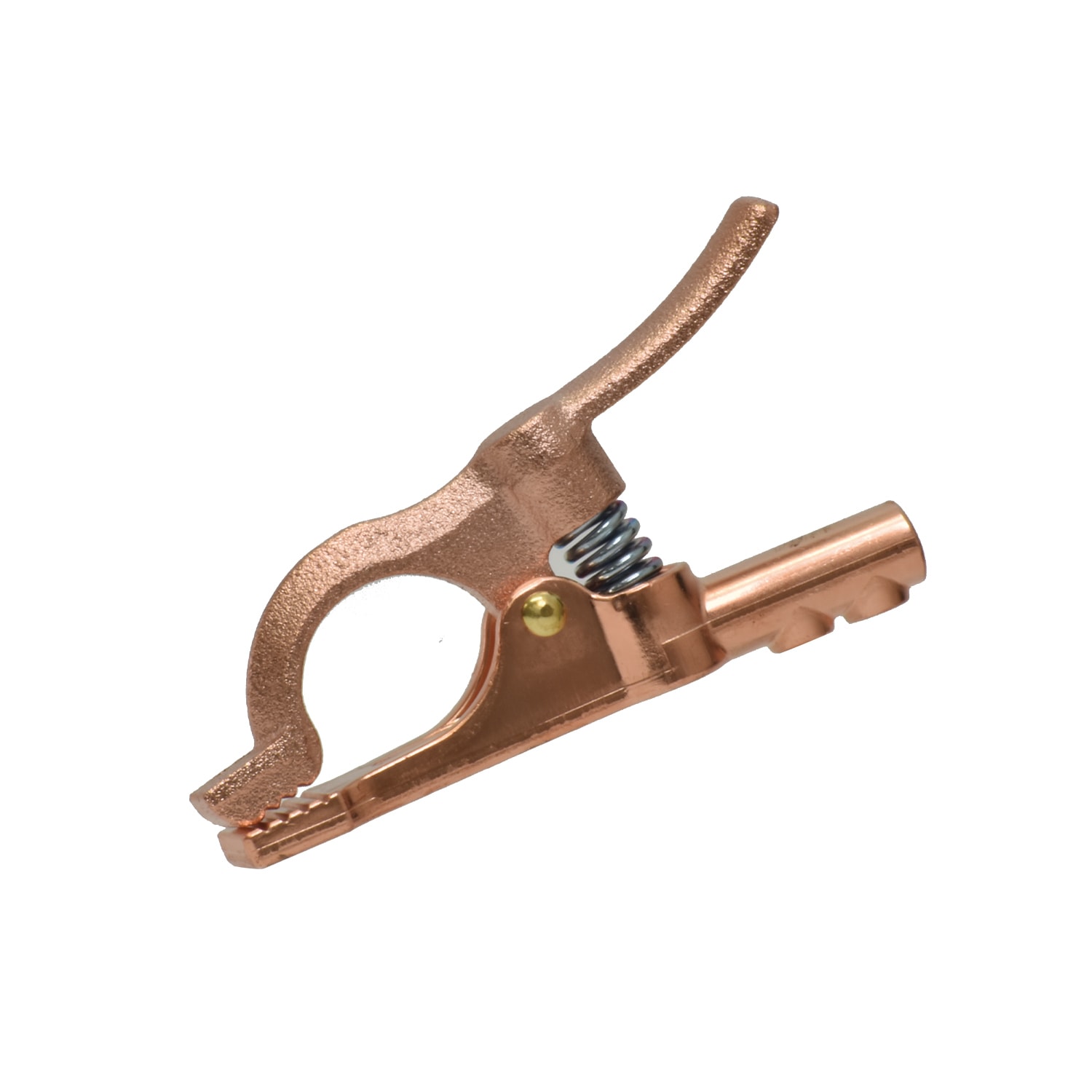

取り外し頻度が高い薄板などの母材(ワーク)には容易に取り外しができるクリップタイプ
を使用するのが一般的です。

特に抵抗の大きな母材(ワーク)の場合、溶接する場所に近ければ近いほど、効率よく安定した溶接が行えます。

母材(ワーク)の材質や形状、溶接する環境などによって、タイプを選定してご使用ください。

型番	商品画像	溶接電流(A)	形状タイプ	挟み厚	重さ
EB-300	3,949円	300	万力	50mm	680
M-300	2,200円	300	クリップ	25mm	380

③キャブタイヤケーブル(キャップタイヤ/キャプタイヤ)

キャプタイヤケーブルはホルダ、アースクリップと溶接機を接続するための導線です。
使用する溶接棒の棒径などから太さを(棒径により必要とされる電流が変化するため)、溶接機と溶接する場所の距離から長さを選定してください。
キャプタイヤは太さをSQで表し、22SQの場合は「22スケ」、38SQの場合は「38スケ」と読み、1SQ=1mm²(平方ミリメートル)になります。

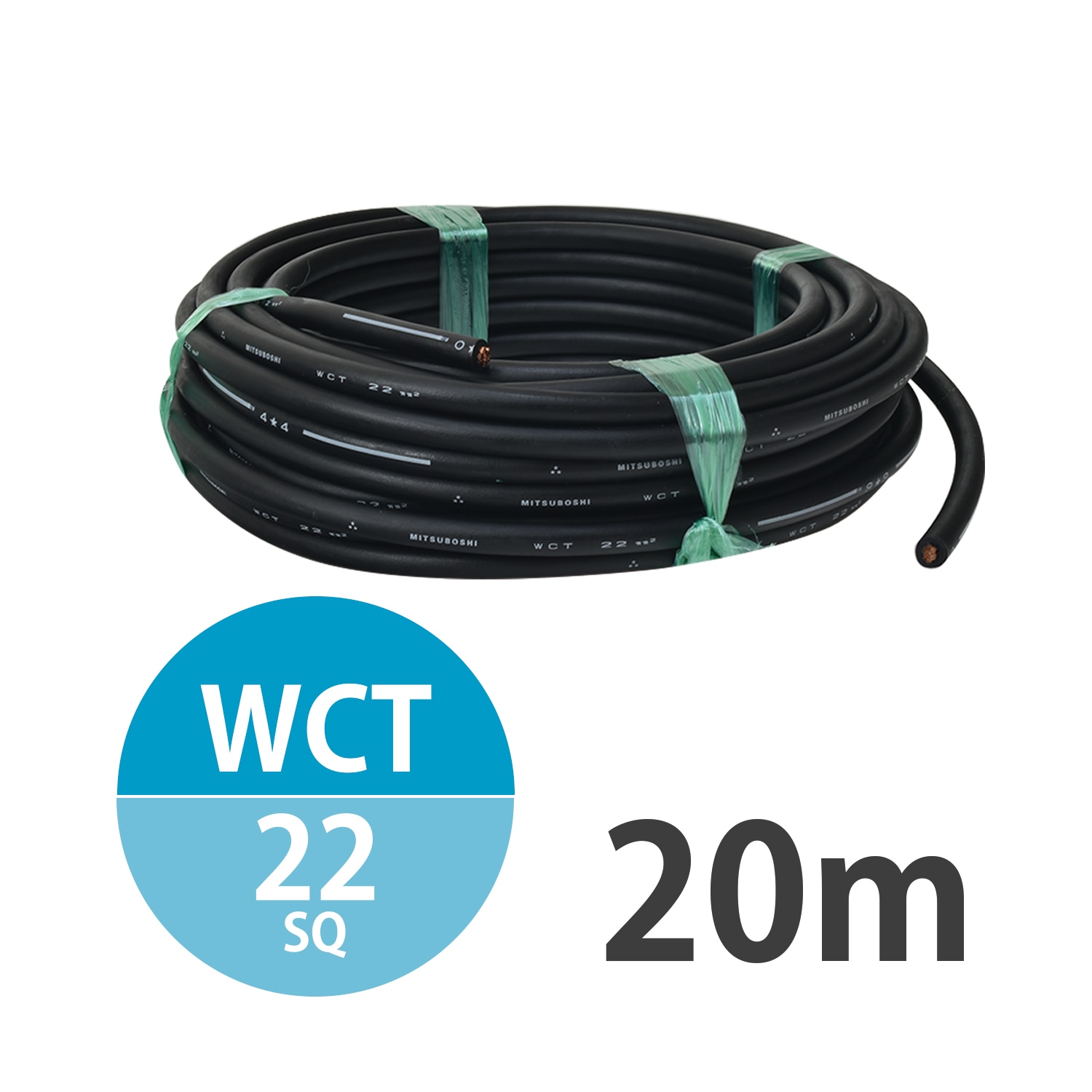

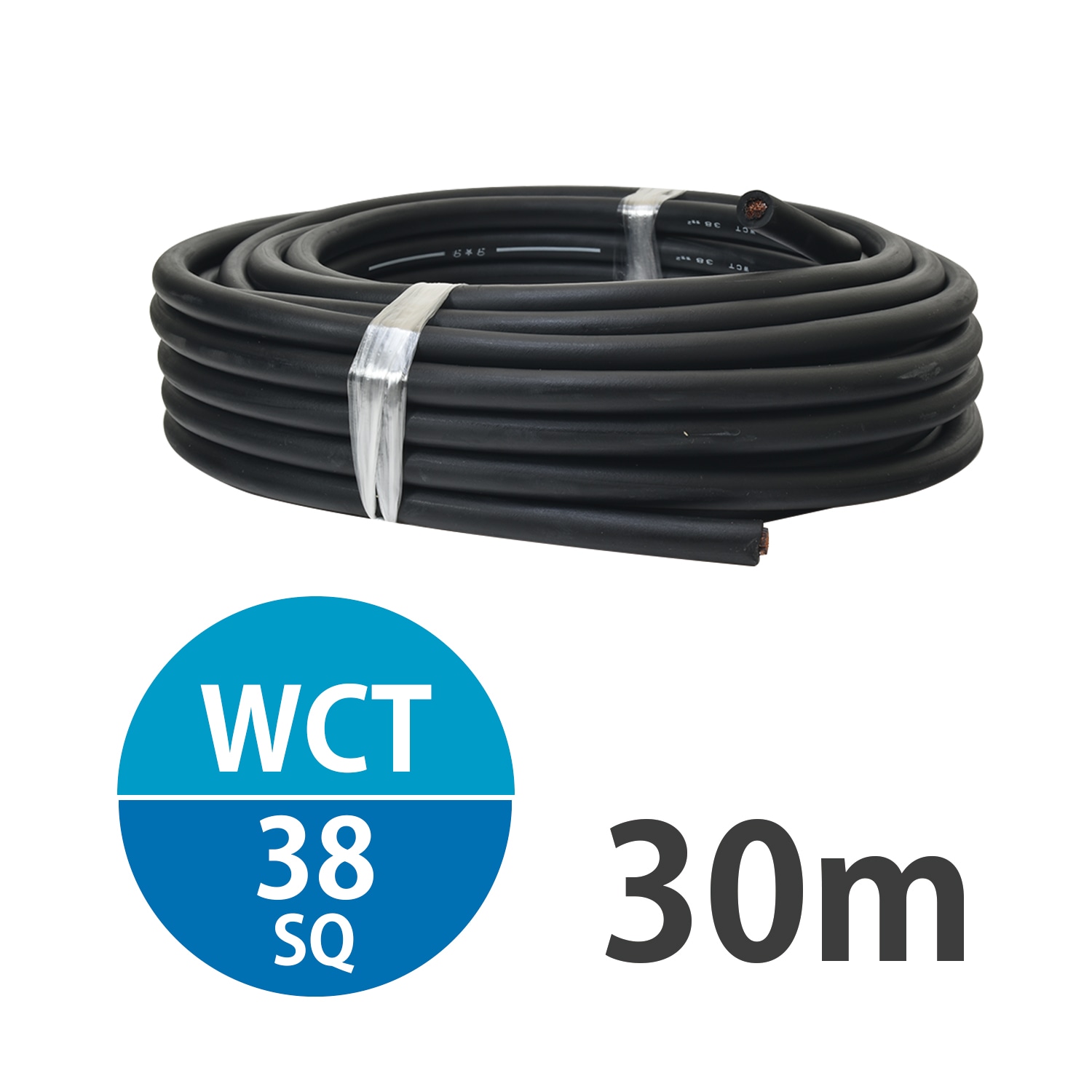

WCTは導線用天然ゴムシースケーブルと呼ばれており、主に溶接で使用されています。

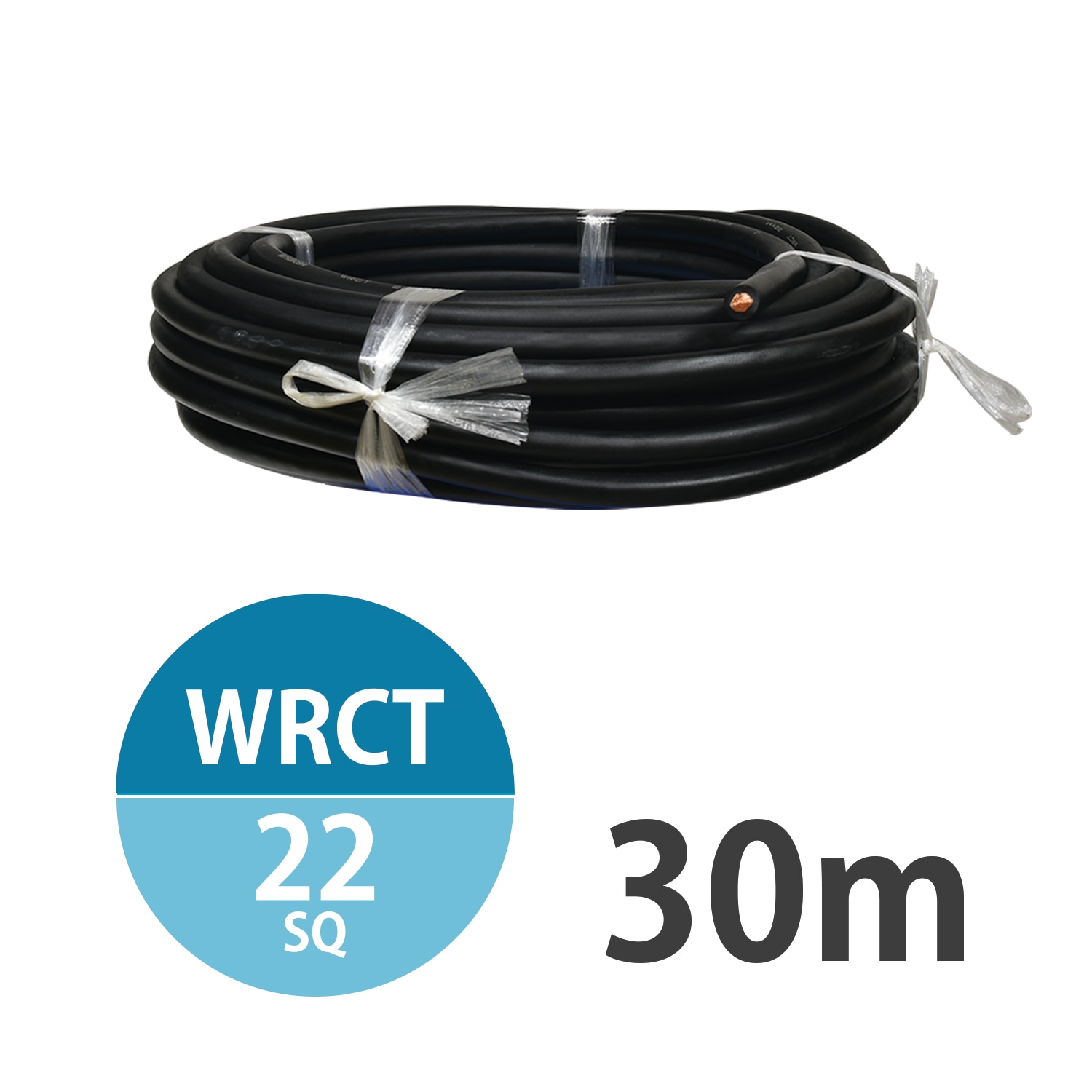

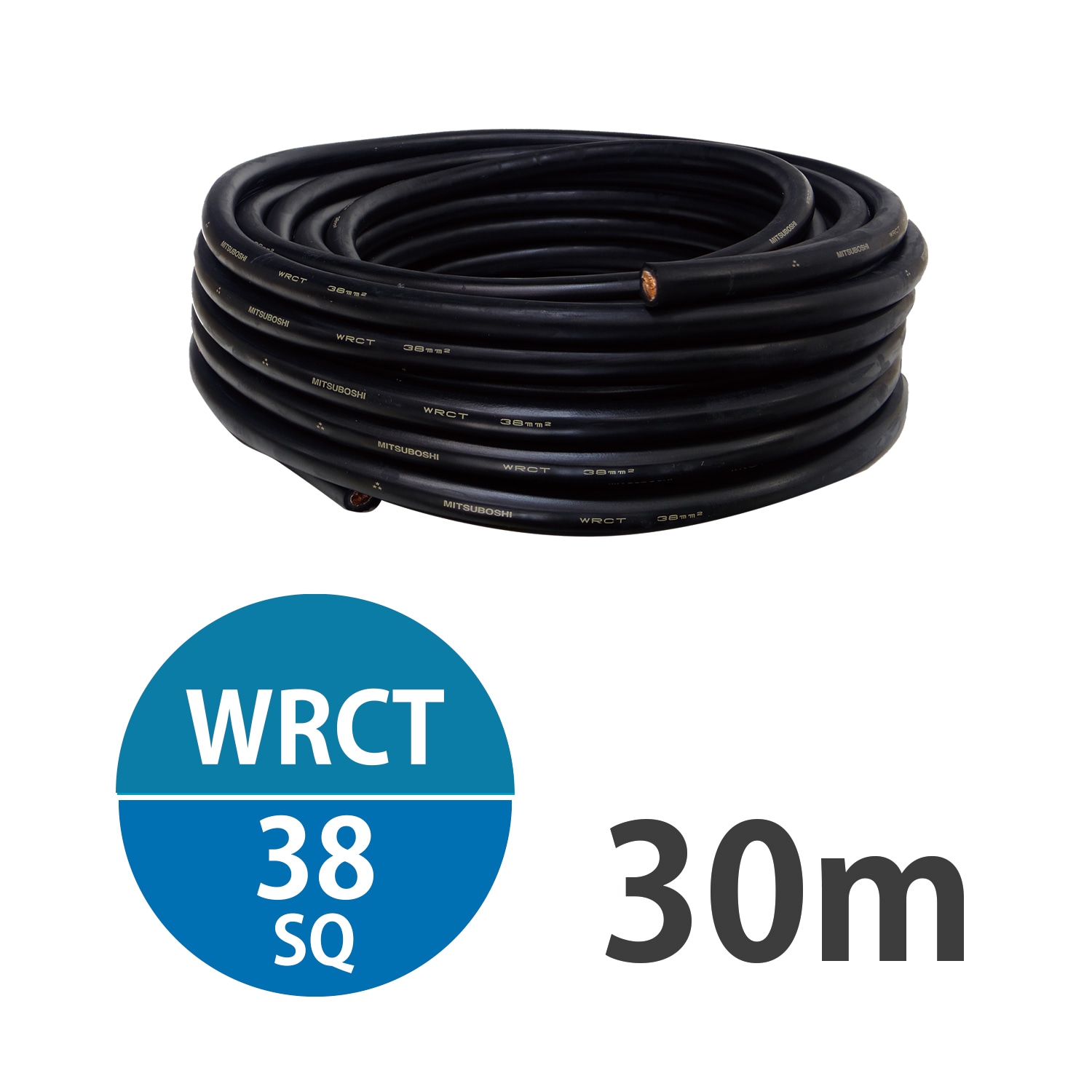

WRCTはホルダ用天然ゴム絶縁天然ゴムシースケーブルと呼ばれており、非常に柔らかいためホルダ側のケーブルとして活躍します。

型番	太さ	10m未満	10m	20m	30m	断面図

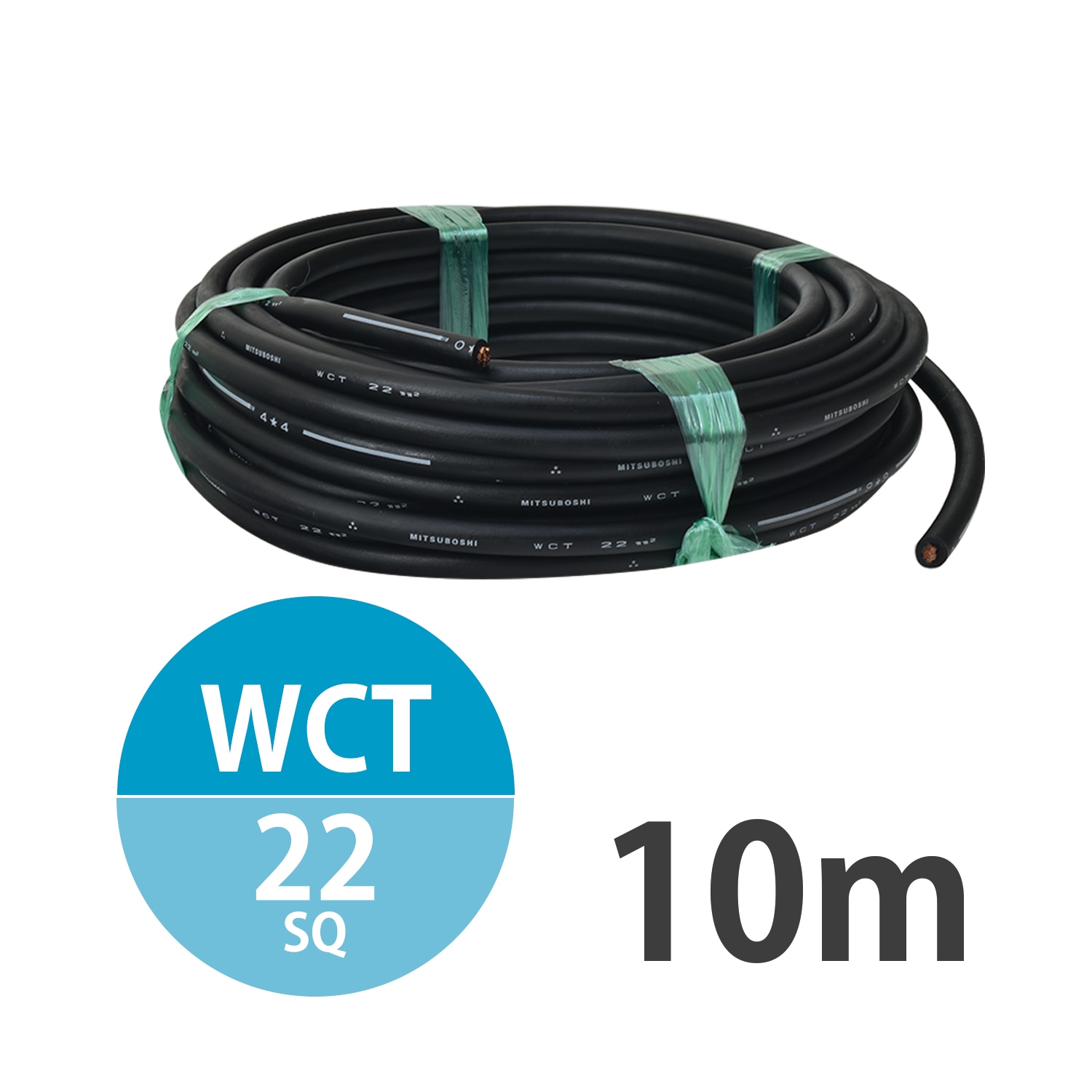

通常品 WCT	22SQ	3,740円	6,820円	13,310円	19,580円
	38SQ	5,610円	11,000円	21,670円	32,120円

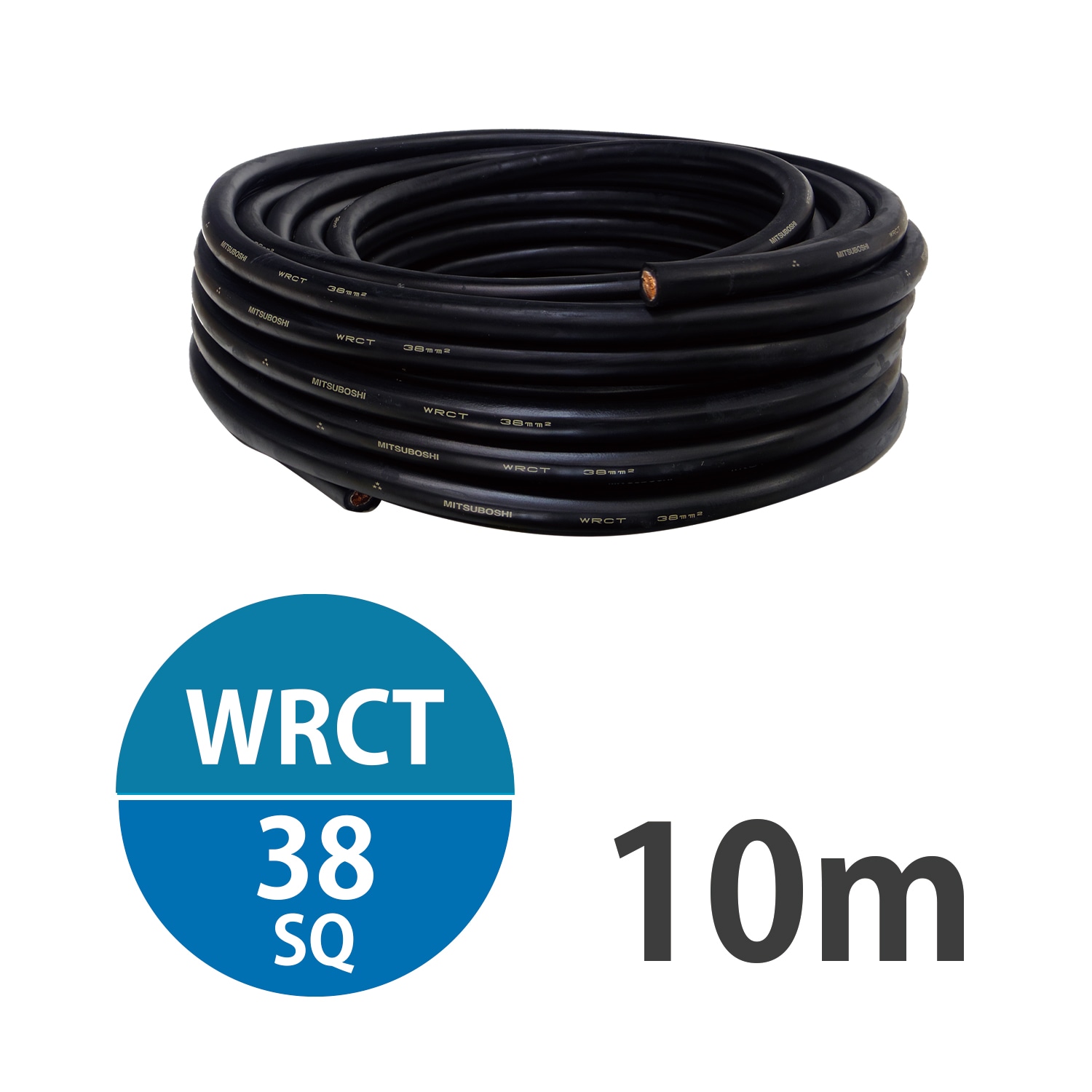

自由自在に曲がる WRCT	22SQ	1,540円/m	11,726円	22,990円	33,880円
	38SQ	2,420円/m	18,876円	54,450円	37,477円

ジョイント・ホルダなどの取付、交換について
キャプタイヤに取り付けるジョイント(JA-300)・ホルダ(SJ-200,S-300等)は下図のように接続します。

ホルダ・アースクリップの種類ごとに銅パイプのサイズ(太さ、長さ)は異なるので、機器によって適切なものを使用してください。

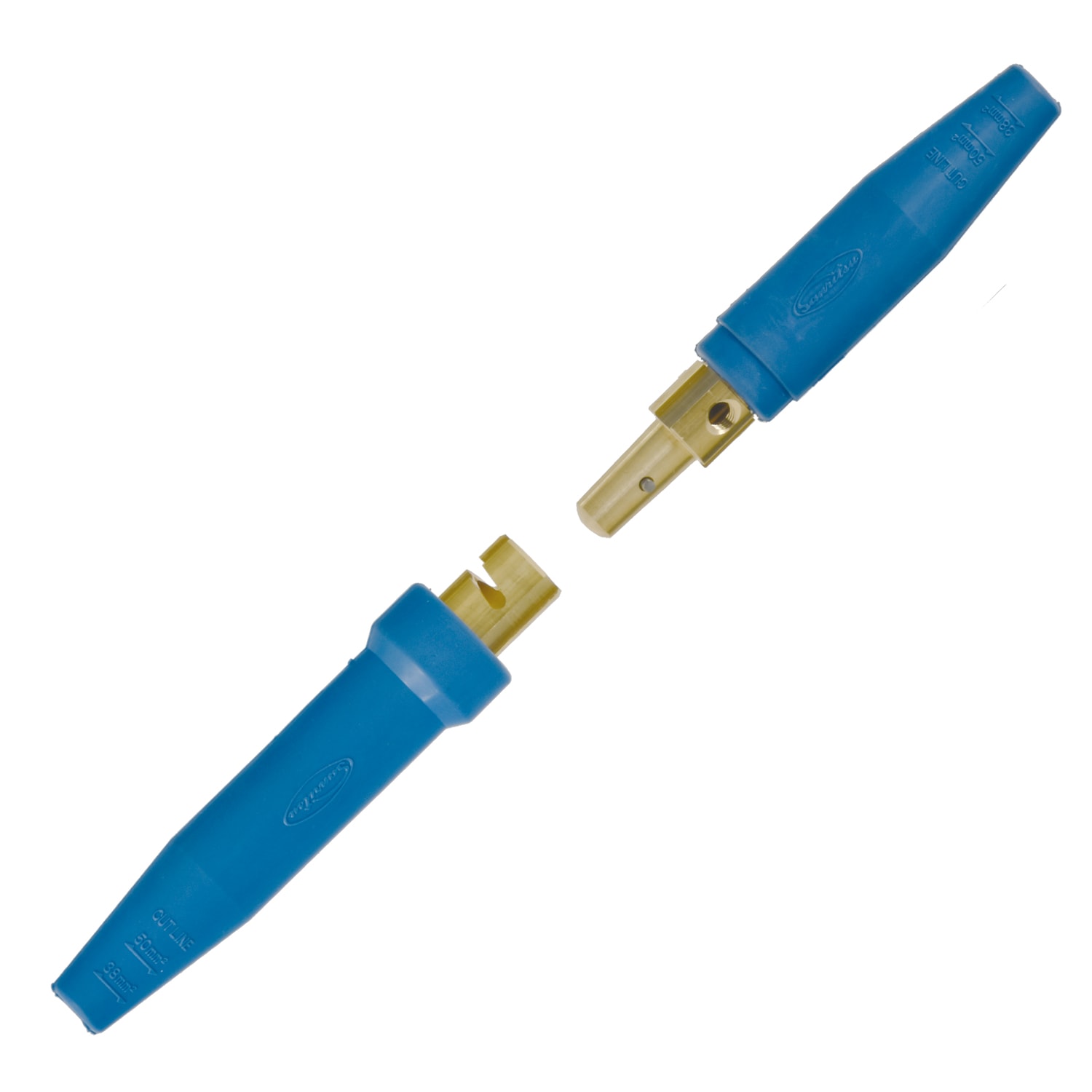

④ジョイント

ケーブルを延長する場合はJA-300等のジョイントを使用します。
一般的にはJA-300(JA300)のオス・メスが以下の場所に使用されます。

JA-300はオス・メスで１組として扱います。

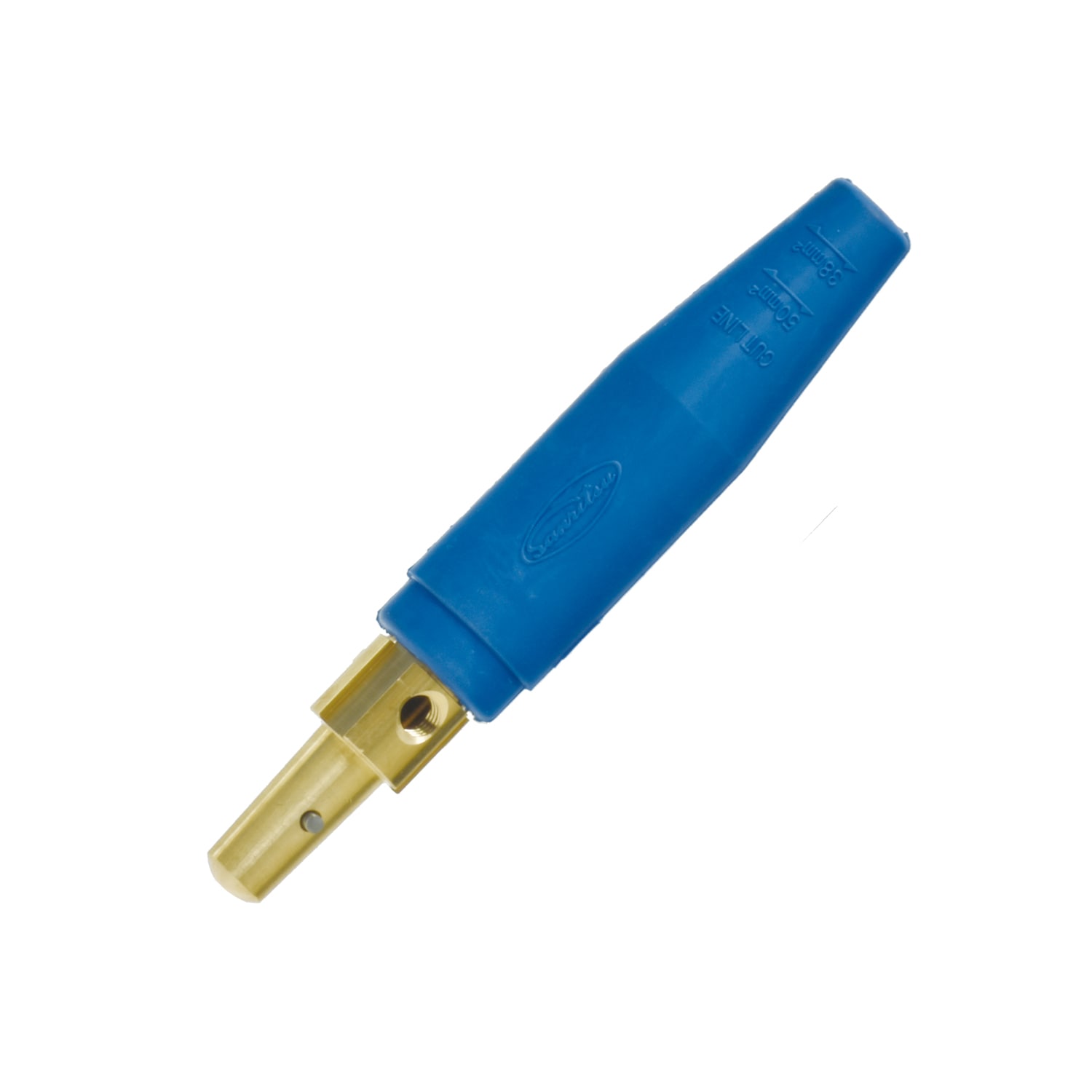

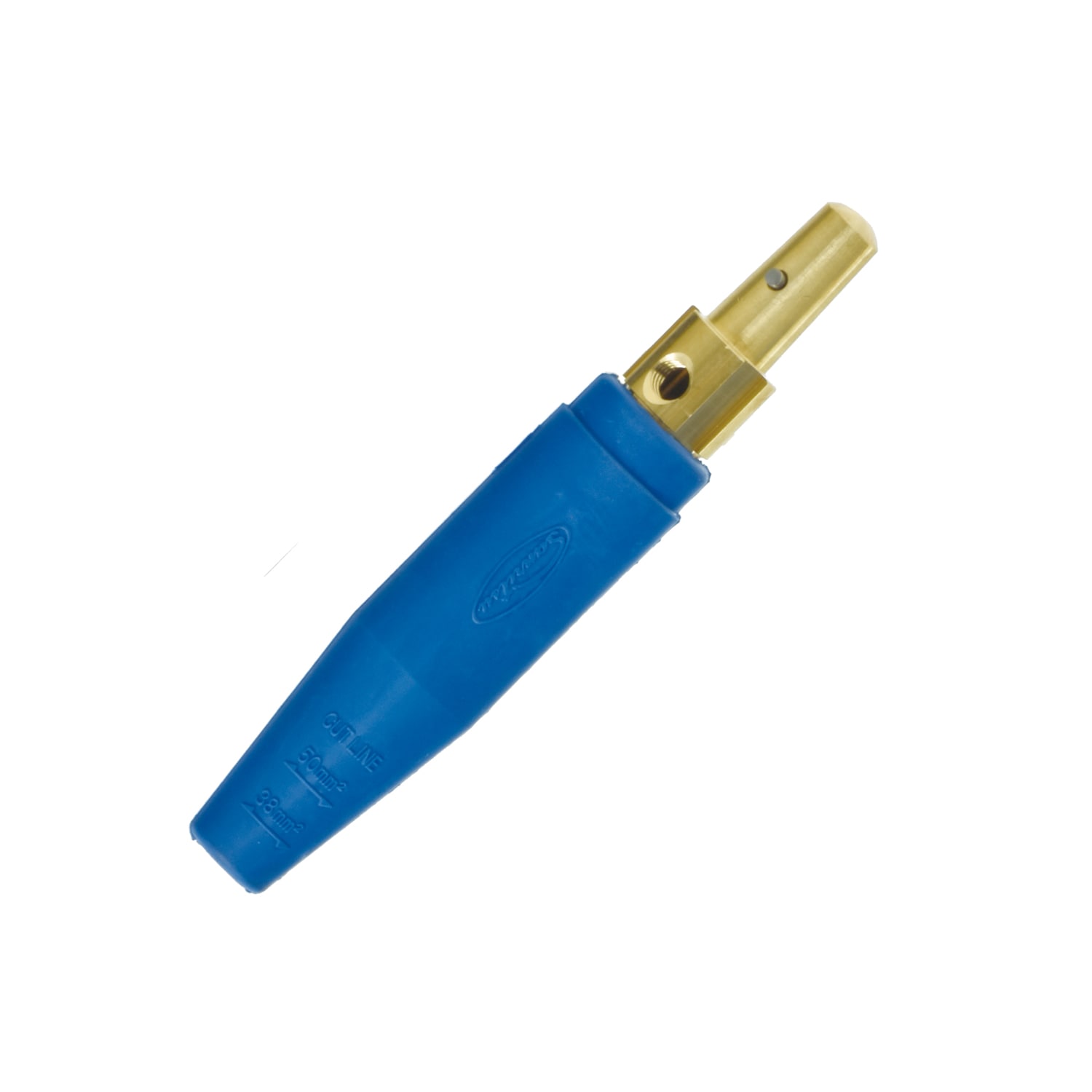

・JA-300のオスを使う場所
溶接機側のジョイントは通常ジョイントのメスが取り付けられているため、
上図のように、ホルダ・アースのケーブル末端はジョイントのオスを取り付けます。

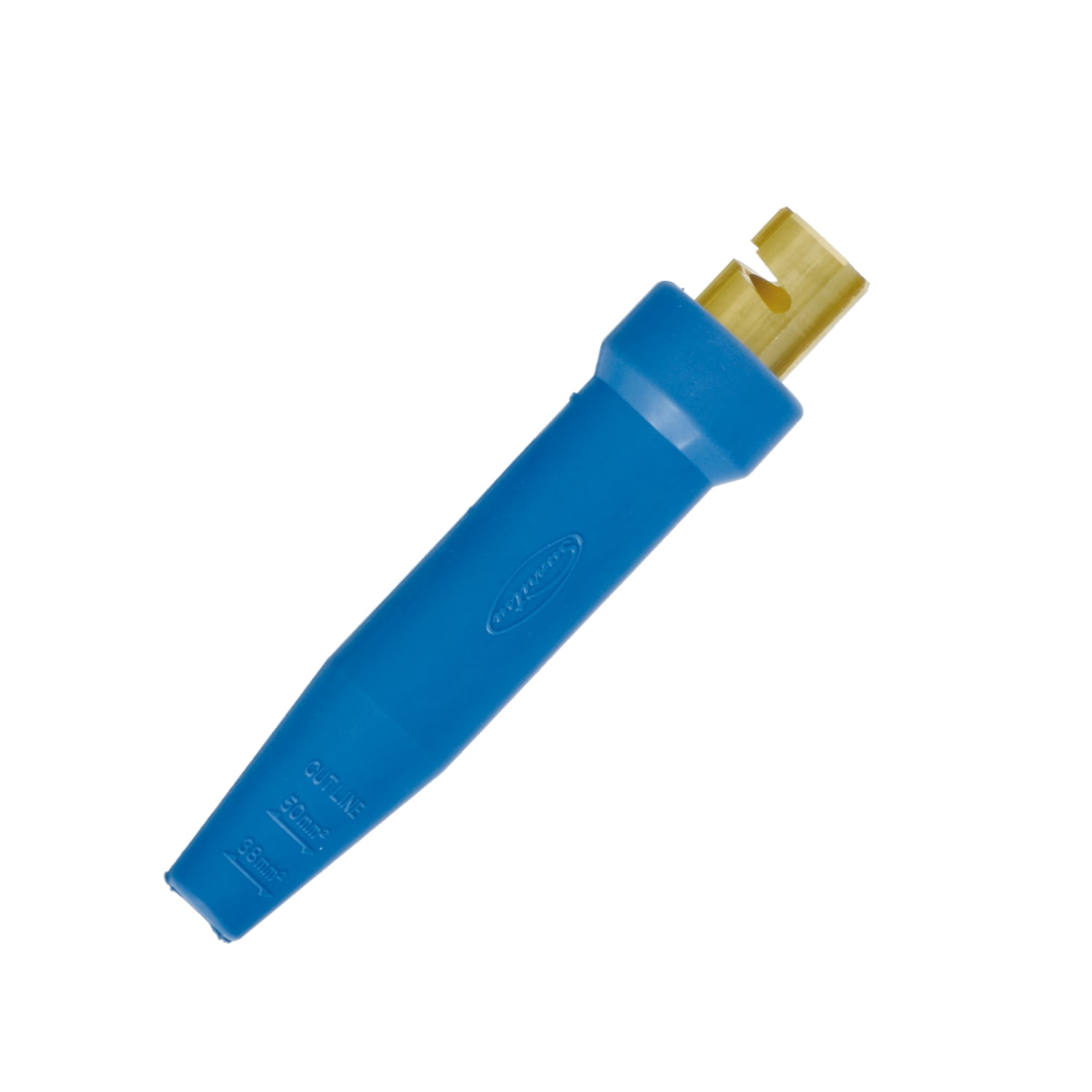

・JA-300のメスを使う場所
ホルダ・アースのケーブル末端は通常ジョイントのオスを取り付けるため、
上図のように、溶接機のケーブル末端はジョイントのメスを取り付けます。

オスとメスの接続が1/4回転で簡単にできるため、ケーブルにねじれを発生させません。
また、容易に取り外せるため、使用する環境に合わせて中間のケーブルの長さを変更したり、
ホルダー付近のケーブルの種類を変更して溶接時の負荷を軽減したり、
異なるタイプのアースクリップやホルダーを取り換えて使用したりと様々な使い方が可能です。

⑤溶接機本体端子とケーブルの接続

溶接機本体の端子とケーブルを接続する方法は2種類あります。

1.接続器具を使用する方法

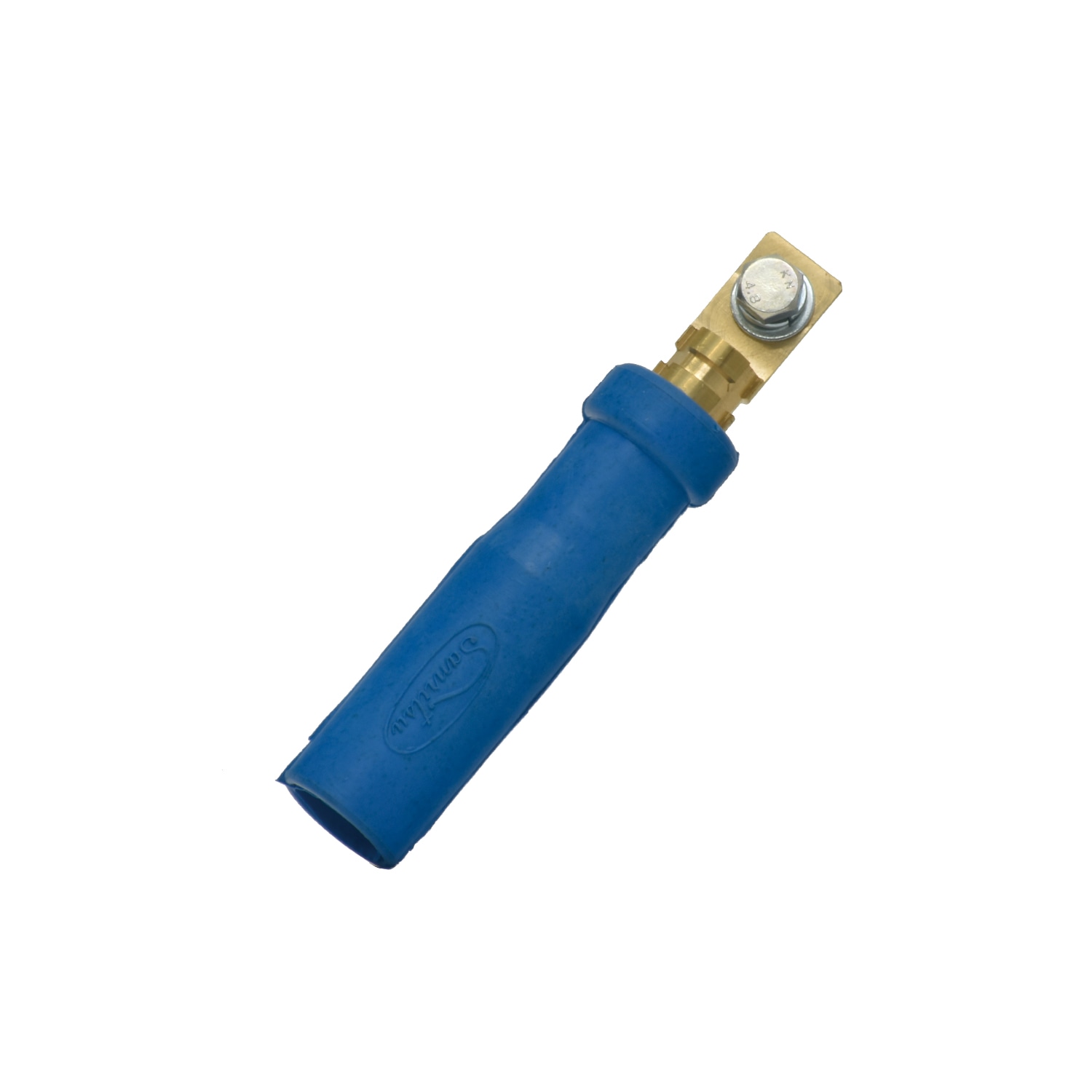

WJ300などの接続器具を利用する方法です。
現場仕事など、溶接機を持ち運び溶接をする場合は、
取り外しが簡単なWJ-300等のジョイントを使用した接続方法がお薦めです。


1,793円
2.圧着端子で接続する方法
溶接機本体の端子にボルトで丸形圧着端子を接続する方法です。
据え置きの溶接機に接続する場合は圧着端子で接続する方法が一般的です。

当店では、サービスとしてWCTのキャブタイヤご購入時に、片端または両端に丸形圧着端子を取り付けた状態で ご提供させていただくことが可能です。
ご利用方法に合わせて購入時にご指定ください。
