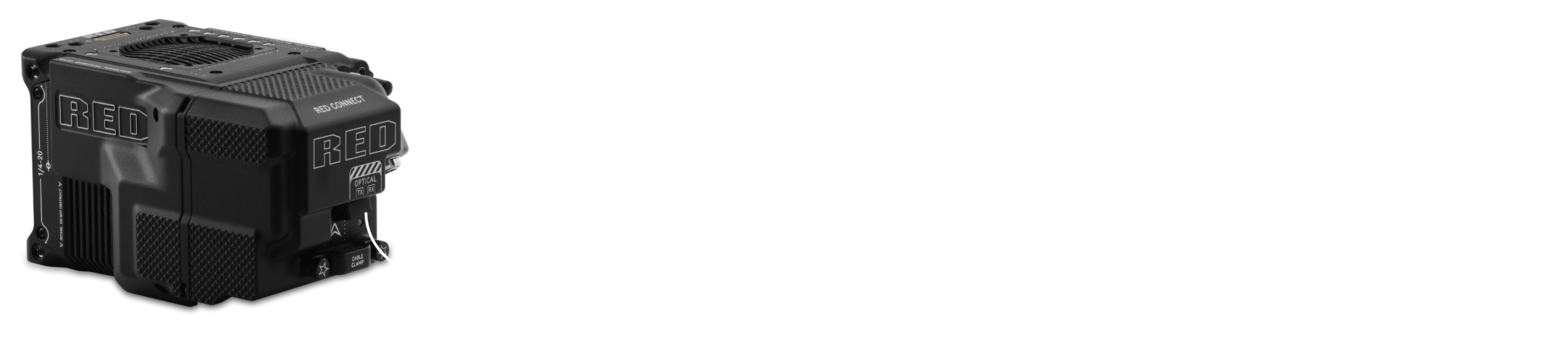

RED CONNECT は、ファイバー経由で V-RAPTOR または V-RAPTOR XL をカメラ コントロール ユニット (CCU) に接続するだけで、フル解像度の 8K ライブ R3D ビデオを IP ネットワーク経由でストリーミングします。RED が提供するリファレンス CCU 設計は、最小限のレイテンシーで QUAD SDI 経由で最大 8K 60P、または SMPTE ST 2110 経由で最大 8K 120 を出力します。
-
REQUIRED MATERIALS
- V-RAPTOR または V-RAPTOR XL と RED CONNECT ライセンス
- REDコネクトモジュール
- LCデュプレックスシングルモードファイバー
- 10GBASE-T 以上のネットワーク スイッチ (オプション、10GBPS 接続をサポートする必要があります)
- RED CONNECT アプリ付きのカメラ コントロール ユニット (CCU) (RED CONNECT ライセンスの購入に含まれています)
-
CCU DESIGN
CCU は、着信データ ストリームの帯域幅を処理し、最小限のレイテンシで R3D データを解凍およびデベイヤー処理できる GPU/DPU/FPGA を備えている必要があります。RED CONNECT アプリは、R3D を受け入れてファイナライズするためにバックグラウンドで実行されるサービスです。上級ユーザー向けには、RED の SDK を使用して、WINDOWS と LINUX の両方でカスタム ワークフローを作成できます。GPU ベースのリファレンス CCU は、8K 120P 連続動作を処理するように設計およびテストされています。
-
GPU DRIVEN CCU REFERENCE DESIGN
- マザーボード: ASUS PRO WS WRX80E-SAGE SE WIFI (AMD WRX80 EATX)
- CPU：AMD RYZEN THREADRIPPER PRO 3955WX 3.9GHZ 16コア
- RAM: 128GB DDR4-3200 REG ECC (8X16GB)
- GPU: 1X RTX 6000 ADA または 2X A6000 のいずれか
- ネットワーク: NVIDIA MELLANOX CONNECTX-5 または CONNECTX-6
